Перейдем к освоению кинематической операции вращения. Кроме того, если раньше мы создавали модели практически «на глазок», то теперь научимся работать с инструментарием CAD-программы, позволяющим строго задавать и контролировать размеры изделия и расположение ключевых точек его эскиза.
Создадим модель вала, объединенного с шкивом (рис. 1).

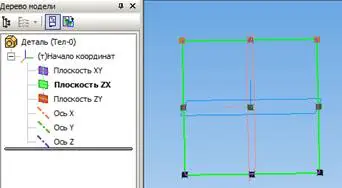

1. Создадим новый проект типа Деталь. Выберем в качестве рабочей координатную плоскость XZ (рис. 2).
2. Перейдем в режим черчения эскиза (кнопка
).
Начнем вычерчивание эскиза слева направо, выбрав инструмент «Ломаная» (кнопка
, расположена в
комплексной панели инструментов в той же группе, что и кривая Безье). При этом стараемся как можно более точно вычертить все уступы будущего вала (но без учета фасок и скруглений, их мы добавим
позже, уже на созданной 3D-модели). При черчении линии важно учитывать следующее:
